[试题]

试题一（共15分）
阅读下列说明和图、表，回答问题1至问题3，将解答填入答题纸的对应栏内。
(说明)

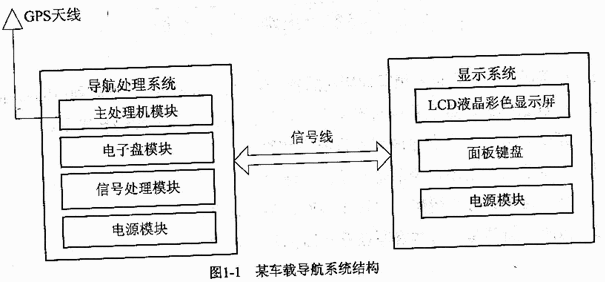

某车载导航系统的结构如图1-1所示，由导航处理系统和显示系统两部分组成。导航处理系统安装在某型车的设备区，显示系统安装在某型车的前方，便于驾驶员观看和操作。
导航处理系统由主处理机模块、电子盘模块、信号处理模块和电源模块组成，主处理机模块执行电子地图功能、导航控制功能等，生成的导航显示画面通过信号线在LCD液晶彩色显示屏显示给驾驶员；信号处理模块处理外部采集数据，将处理后的数据通过内部总线传输给主处理机模块；电子盘模块存储电子地图数据及导航数据。
显示系统由LCD液晶彩色显示屏、面板键盘（自定义键盘）和电源模块组成，主要是显示导航画面，也可通过面板键盘进行导航控制。
(问题1)（6分）

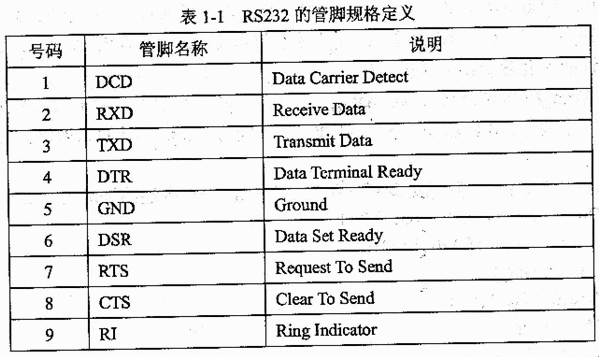

G．PS天线接收卫星信号，将定位信息以帧的形式，通过RS232串行接口传输给主处理机模块。通常RS232的管脚规格如表1-1所示。
采用RS232通信，如果发送的数据量超过接收方缓冲区时，可能在接收方缓冲区因处理时间延迟等导致接收数据丢失。因此，需要进行流量控制。
请回答下面三个问题，将答案填写在答题纸的对应栏中。(1)如果通过软件进行流量控制，也就是将流量控制信息以特殊的数据进行发送，使用上表中的哪两个管脚进行状态信息发送？（回答管脚名称）(2)如果通过硬件方式进行流量控制，使用上表中的哪两个管脚进行状态信息发送？（回答管脚名称）(3)若RS232适配器的FIFO深度为4字节，通信波特率为9600bps，数据位为8位，无校验，停止位为1，无数据流控。在应用设计中每次以4字节为单位进行数据发送，每两次发送之间严格控制时间间隔为10ms，连续发送100次，在此过程中，忽略所有由于调度等因素引起的发送延迟。那么，从第1次发送开始，到第100次数据发送出去，消耗的时间为多少ms?
(问题2)（6分）
主处理机模块与信号处理模块间通过双端口存储器进行数据交换。李工设计时，将双端口存储器空间划分为两个缓冲区，两个缓冲区分别交替地接收信号处理机传输来的最新数据，然后按数据块方式提供给用户程序使用。
假设每个缓冲区的大小为512KB，将512KB数据写入当前空闲缓冲区接口服务为Write_Buffer，将当前有效的512KB数据读出缓冲区韵接口服务为Read_Buffer，假设双端口存储器中不提供硬件信号量，两个缓冲区间的互斥操作由软件标记实现，软件对双端口存储器的单次操作（读写一个字的操作）为原子操作。
下面是用C语言设计的一组对双缓冲区的管理程序代码，请填补该程序代码中的空缺，将答案填写在答题纸上。
int BufferFlag[2]; ／ 0表示无有效数据，0xff表示有新数据／
int Mutex[2]；／* 软件锁，0表示未锁定，0xff表示锁定／
int Read_Buffer(int id，chardata); /* 从缓冲区读数据，用于数据处理模块，id表示缓冲的序列号，0表示缓冲区1，1表示缓冲区2，data为存放读取数据的缓冲，返回值表示读取到有效数据的长度 /
void Write_Buffer(int id, char data);/* 向缓冲区写数据，用于信号处理模块，id表示缓冲的序列号，0表示缓冲区1，1表示缓冲区2，data为待写入数据的缓冲 /
int INIT_PPC(){ /数据处理模块端的初始化，缓冲区起始地址为0xffffc000。/
B．ufferFlag=(int)0xffffc000;
Mutex=(int) 0xffffc010;
BufferFlag[0]=0；
BufferFlag[1]=0；
Mutex[0]=0;
Mutex[1]=0;
retun (0);
}
int PPC_Read Data(charData){ /* 数据处理模块读数据程序段 /
int len=0;
if((!(BufferFlag[0]))&&(!(BufferFlag[1]))){
retum (0)； /无新数据/
}
if(BufferFlag[0]){
if( (1) ){
Mutex[0]=0xff;
len= Read_Buffer(0,Data);
BufferFlag[0]=0x00;(2)；
}
}
else{
if(BufferFlag[1]){
if（!（Mutex[1]））{
Mutex[1]= 0xff;(3)
BufferFlag[1]=0x00;
Mutex[1]= 0x00;
}
}
}
return (len),
}
int DSP_Write_Data(){
/信号处理模块写数据程序段，初始化与数据处理模块端类似，同样以BufferFlag表示与数据处理模块端的对应的标志，即两端操作的是相同的地址空间；同样Mutex也表示与数据处理模块端的对应的软件锁，即两端操作的是相同的地址空间。这里就略去双口在DSP上的起始地址说明和初始化部分。/
char Data[1024512];
while(1){
∥等待信号处理模块产生新的数据并存入数据缓冲Data中；
if（!（Mutex[0]））{
Mutex[0]=0xff;
Write_Buffer(0，Data);
BufferFlag[0]= 0xff;
Mutex[0]= 0x00;
}
else if(!(MuteX[1])){
Mutex[1]= 0xff;
Write_Buffer(1，Data);
BufferFlag[1]=0xff;
Mutex[1]= 0x00;
}
}
retum (0);
}
(问题3)（3分）
请回答关于面板按键设计过程中的下列问题，将答案填写在答题纸的对应栏中。
在进行面板键盘处理设计时，通常在扫描键盘过程中，按键会产生机械抖动。针对抖动问题，王工认为只有通过硬件设计才能消除抖动，而李工认为用软件方法就可以解决该问题。针对抖动问题，你认为可以采用哪类方式消除？
