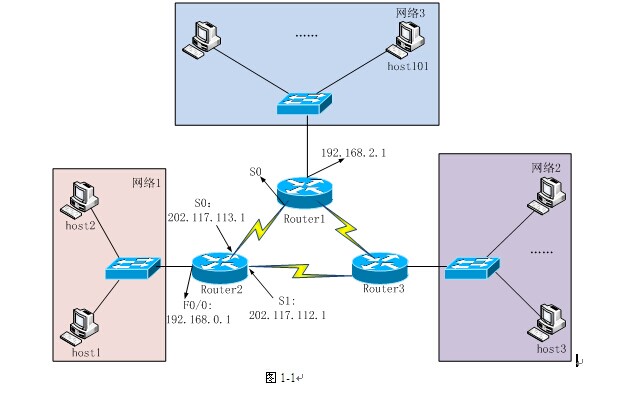

某单位网络结构如图1-1所示，网络中所有路由器均使用RIP协议。

图1-1

在网络部署完成后进行如下测试：

1.在主机host101上对Router2的F0/0口及网络1的host1进行了连通性测试，结果如图1-2和图1-3所示。

host101>ping 192.168.0.1

Pinging 192.168.0.1 with 32 bytes of data:

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Ping statistics for 192.168.0.1：

Packets: Sent = 4，Received = 4，Lost = 0 （0% loss），

A．pproximate round trip times in milli-seconds：

Minimum = 1ms，Maximum = 1ms，Average = 1ms

图1-2

host101>ping 192.168.0.2

Pinging 192.168.0.2 with 32 bytes of data:

Request timed out.

Request timed out.

Request timed out.

Request timed out.

Ping statistics for 192.168.0.2:

Packets: Sent = 4, Received = 0， Lost = 4 （100% loss），

图1-3

2.在主机host3上对网络1进行了连通性测试，结果如图1-4所示。

host13>ping 192.168.0.2

Pinging 192.168.0.1 with 32 bytes of data:

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Reply from 192.168.0.1: bytes=32 time=1ms TTL=64

Ping statistics for 192.168.0.1：

Packets: Sent = 4，Received = 4，Lost = 0 （0% loss），

A．pproximate round trip times in milli-seconds：

Minimum = 1ms，Maximum = 1ms，Average = 1ms

图1-4

3.查看路由器Router3的路由表，结果如图1-5所示。

Router3>show ip route

R 192.168.0.0/24 [120/1] via 202.117.112.1， 00:00:24，Serial2/0

C． 192.168.1.0/24 is directly connected，FastEthemet0/0

R 192.168.2.0/24 [120/1] via 202.117.114.1，00:00:01，Serial3/0

202.117.112.0/30 is subnetted，1 subnets

C． 202.117.112.0 is directly connected，Serial2/0

R 202.117.113.0/30 [120/1] via 202.117.112.1，00:00:24，Serial2/0

[120/1] via 202.117.114.1，00:00:01，Serial3/0

202.117.114.0/30 is subnetted，1 subnets

C． 202.117.114.0 is directly connected，Serial3/0

图1-5

(问题1)（6分）

请填写hostl的Internet协议属性参数。

IP地址： （1）

子网掩码： （2）

默认网关： （3）
