[单选题]

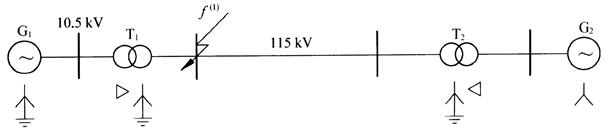

系统接线如图4-5-35所示,各元件参数为Gl、G2:30MVA,,Tl、T2:30MVA,US%=10%,取SB=30MVA,线路标幺值为当系统在f点发生A相接地短路时,短路点短路电流(kA)为(  )。[2012年真题]
图4-5-35

A.2.21kA

B.1.22kA

C.8.16kA

D.9.48kA

参考答案与解析:
