[单选题]

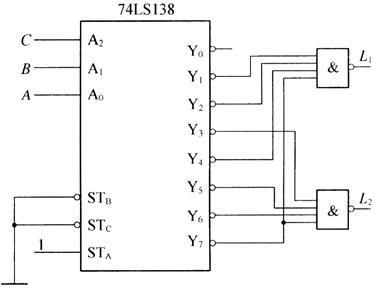

由3-8线译码器74LS138构成的逻辑电路如图所示,该电路能实现的逻辑功能为(  )。
题36图

A.8421码检测及四舍五入

B.全减器

C.全加器

D.比较器

参考答案与解析:

相关试题

由3-8线译码器74LS138构成的逻辑电路如图3-3-4所示,该电路能实现的逻辑功能为(  )。[2012年真题]<br /><img border="0" s

[单选题]由3-8线译码器74LS138构成的逻辑电路如图3-3-4所示,该电路能实现的逻辑功能为(  )。[2012年真题]图3-3-4A.8421码检测及四

  • 查看答案
  • 由四位二进制同步计算器74163构成的逻辑电路如图所示,该电路的逻辑功能为(  )。<br /><img border="0" style="width

    [单选题]由四位二进制同步计算器74163构成的逻辑电路如图所示,该电路的逻辑功能为(  )。题38图A.同步256进制计数器B.同步243进制计数器C.同步2

  • 查看答案
  • 由四位二进制同步计算器74163构成的逻辑电路如图3-6-9所示,该电路的逻辑功能为(  )。<br /><img border="0" style="

    [单选题]由四位二进制同步计算器74163构成的逻辑电路如图3-6-9所示,该电路的逻辑功能为(  )。图3-6-9A.同步256进制计数器B.同步243进制计

  • 查看答案
  • 图(a)所示时序逻辑电路的工作波形如图(b)所示,由此可知,图(a)电路是一个(  )。<br /><img border="0" style="wid

    [单选题]图(a)所示时序逻辑电路的工作波形如图(b)所示,由此可知,图(a)电路是一个(  )。题96图A.右移寄存器B.三进制计数器C.四进制计数器D.五进

  • 查看答案
  • 由四位二进制同步计数器74163构成的逻辑电路如图3-6-6所示,该电路的逻辑功能为(  )。[2012年真题]<br /><img border="0" sty

    [单选题]由四位二进制同步计数器74163构成的逻辑电路如图3-6-6所示,该电路的逻辑功能为(  )。[2012年真题]图3-6-6A.同步256进制计数器B

  • 查看答案
  • 图示逻辑电路实现的功能为(  )。[2014年真题]<br /><img border="0" style="width: 344px; height:

    [单选题]图示逻辑电路实现的功能为(  )。[2014年真题]图3-4-1A.全加器B.全减器C.比较器D.乘法器

  • 查看答案
  • 图示电路中,计数器74163构成电路的逻辑功能为(  )。<br /><img border="0" style="width: 467px; heig

    [单选题]图示电路中,计数器74163构成电路的逻辑功能为(  )。题29图A.同步84进制加法计数B.同步73进制加法计数C.同步72进制加法计数D.同步32

  • 查看答案
  • 如图3-3-2所示电路能实现下列哪种逻辑功能(  )。<br /><img border="0" style="width: 336px; height

    [单选题]如图3-3-2所示电路能实现下列哪种逻辑功能(  )。图3-3-3A.二变量异或B.二变量与非C.二变量或非D.二变量与或

  • 查看答案
  • 逻辑电路如图所示,A=“1”时,C脉冲来到后D触发器(  )。<br /><img border="0" style="width: 278px; he

    [单选题]逻辑电路如图所示,A=“1”时,C脉冲来到后D触发器(  )。题94图A.具有计数器功能B.置“0”C.置“1”D.无法确定

  • 查看答案
  • 逻辑电路如图所示,A=“1”时,C脉冲来到后D触发器(  )。<br /><img border="0" style="width: 278px; he

    [单选题]逻辑电路如图所示,A=“1”时,C脉冲来到后D触发器(  )。题94图A.具有计数器功能B.置“0”C.置“1”D.无法确定

  • 查看答案
  • 由3-8线译码器74LS138构成的逻辑电路如图所示,该电路能实现的逻辑功能为(  )。<br /><img border="0" style="wid
